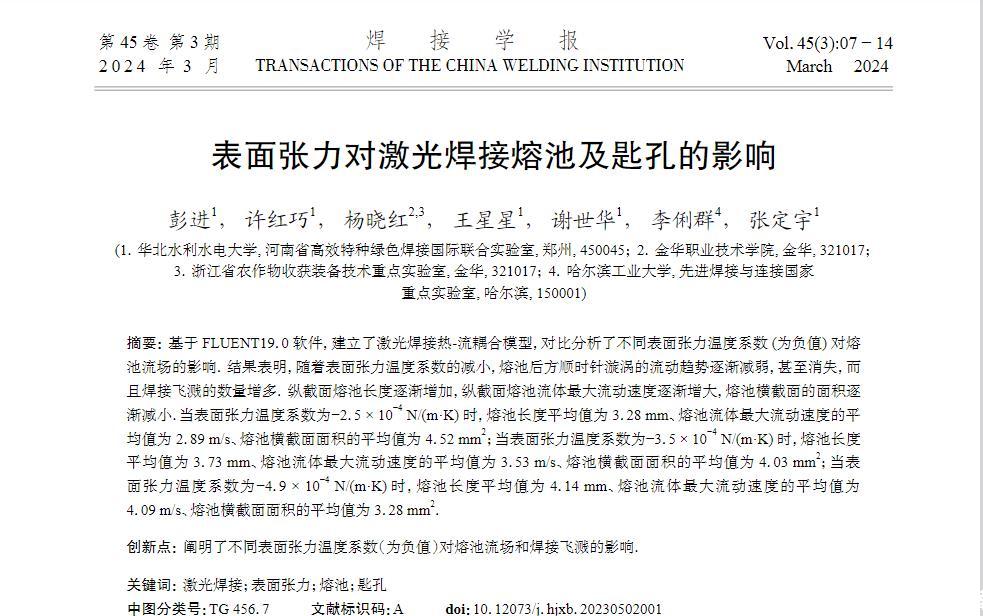

基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對比分析了不同表面張力溫度系數(shù)(為負值)對熔池流場的影響。

結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時針漩渦的流動趨勢逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長度逐漸增加，縱截面熔池流體最大流動速度逐漸增大，熔池橫截面的面積逐漸減小。當表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時，熔池長度平均值為3.28 mm、熔池流體最大流動速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時，熔池長度平均值為3.73 mm、熔池流體最大流動速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時，熔池長度平均值為4.14 mm、熔池流體最大流動速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
